汽車發動機電子水泵系統全面解析
電子水泵的結構與工作原理
水泵，作為汽車發動機冷卻系統中的核心部件，其核心作用是推動冷卻液循環，從而吸收發動機產生的多余熱量，并通過散熱裝置將這些熱量散發到外界空氣中，以維持發動機的正常工作溫度。一旦發動機溫度過
高，機油的潤滑效果將受到影響，導致機件磨損加劇，嚴重時甚至可能引發發動機拉缸或燒瓦等致命故障，最終造成發動機的報廢。
水泵的種類可分為傳統機械水泵和電子水泵。傳統機械水泵通過皮帶輪驅動水泵軸承及葉輪旋轉，進而推動冷卻液循環。然而，這種水泵的冷卻能力往往超出發動機的實際需求，尤其是在冷啟動和低負荷高轉速的
工況下，這不僅浪費了能源，還影響了發動機的動力性和經濟性。
相比之下，電子水泵則能根據冷卻裝置對冷卻液的實際需求進行精確流量控制。隨著科技的發展和對燃油效率的追求，電子水泵在混動及新能源發動機中的應用越來越廣泛。其結構包括泵殼、葉輪、密封圈、電機
殼、電器插頭等眾多組件，共同構成了高效、智能的冷卻系統。

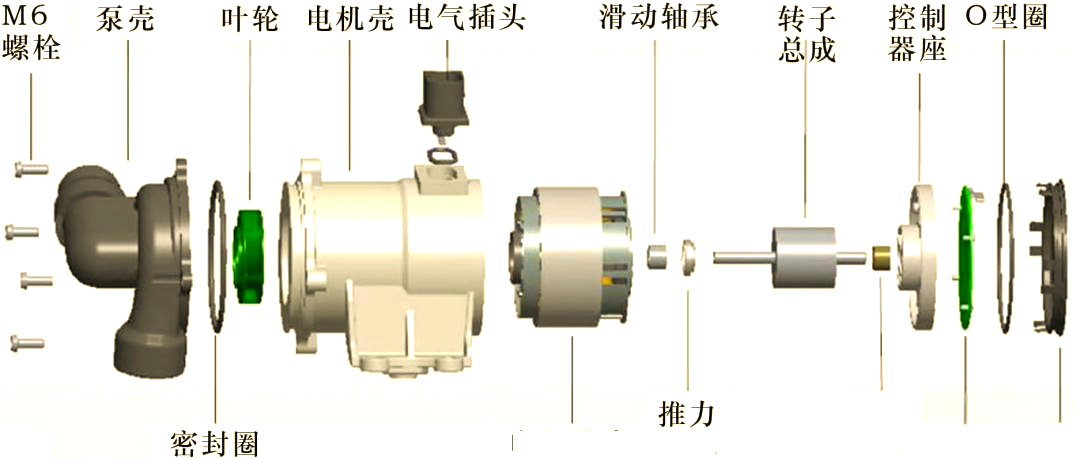

△圖1：電子水泵結構圖

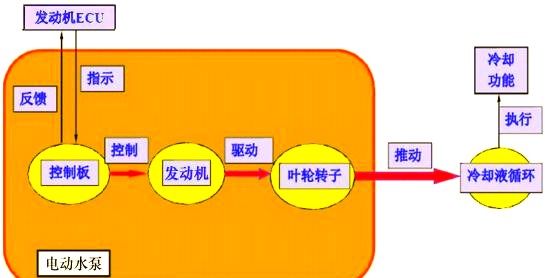

ECU（電子控制單元）依據水溫等反饋信號，通過PWM（脈寬調制）技術調節占空比，進而控制電機驅動葉輪和轉子，實現冷卻液的精確循環。密封圈則確保了泵殼、電機殼、控制器座及后蓋之間的緊密密封。
而泵殼、電機殼與后蓋共同構成一個無塵環境，保障電子水泵的穩定工作，如圖2所示。
電子水泵的特點
電子水泵具備多項優勢，包括提供適時適量的冷卻能力、高效節能、精確控制冷卻液流量、減少摩擦、加速暖機、長壽命以及靈活的控制方式和多重工作保護。其采用電力驅動，相較于機械水泵的附件皮帶驅動，
顯著減少了摩擦力，有助于降低油耗。此外，電子水泵的集成式磁力葉輪設計實現了水腔與外部的完全分離，去除了水封，進一步降低了摩擦損失和漏水風險。
電子水泵的失效模式及原因
電子水泵可能出現的失效模式包括水溫異常升高導致的性能降低，以及電子水泵轉速不穩定甚至停止工作。這些失效可能由于葉輪組件與空心軸的過盈設計不足、鑲嵌件防轉結構設計不合理，或是芯片、電子器件、
防水透氣閥密封圈以及控制器簧片等部件的故障所導致。
若控制器處的電容與支架間未涂膠固定，電容僅靠針腳與簧片焊接支撐，在振動時，電容整體晃動可能導致針腳受循環負荷而疲勞斷裂，致使水泵轉速降為零。
散熱膠選擇不當，膨脹后產生大量空洞，阻礙PCB（印刷線路板）正常散熱，引發過溫失效。
總結
1）相較于機械水泵，電子水泵的精度更高且能耗更低。
2）電子水泵能精確控制冷卻液流量，縮短流動距離，并降低水泵排量約60%，從而提高效率。
3）了解電子水泵的故障模式和原因，為分析其失效提供了清晰的思路。
